油烟净化器如何安装?行业标准的安装过程是这样的!

发布者:广杰环保| 发布时间:2018-11-20| 浏览次数:1158

    很多客户都以为只要买了油烟净化器就万事大吉,殊不知不合规格的安装会直接影响油烟净化器的效率,甚至会导致设备的损坏,想知道如何才算是正规的安装?

    看看以下的安装要点:


    油烟净化器安装应满足以下条件:



    1设置通风系统的风量时,应对应油烟净化器的额定处理风量,过小或过大的风量都会影响油烟净化器的净化效率。

    2油烟净化器应保证水平放置,否则,会导致集油盘中的污油会灌入通风管内,或在放油时无法排放干净。

    3通风管应设置风速为8~10m/S,过快或过慢的风速也会影响油烟净化器的净化率。

    4.弯头中线半径≥1.5D 半径<1.5D,变径管中的风阻会成倍增大,影响管道中的风速风量。)

    5由小变大的变径管的斜边与轴线夹角7°,由大变小的变径管斜边与轴线夹角15°(若不满足条件,可安装导流板,否则影响油烟净化器效果,导致净化率不达标)。

 油烟净化器怎样安装

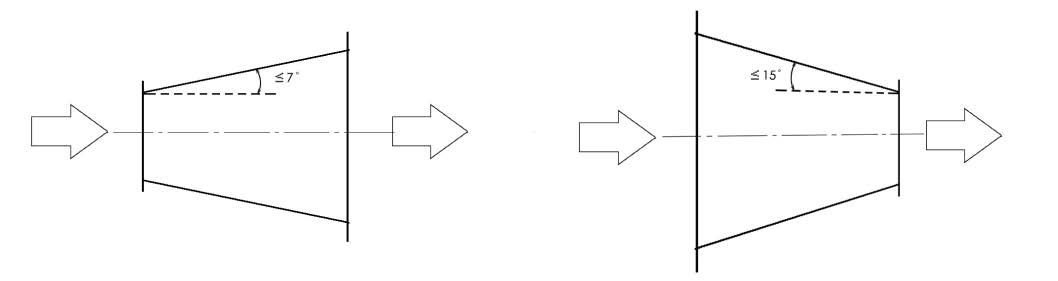

由小变大变径管(左),又大变小变径管(右)

    6.在连接由小变大变径管之前,应设置一段2.5D的直管(若不满足条件,可设置气流均布板和导流板,否则,气流涌入过快,导致油烟净化不彻底);

    7.风机需要配置减振器,减少设备震动和噪音;

    8.风机的进风口和出风口都需要采用软连接;

    9.作为大型电器,油烟净化器必须接地线(红、绿线接220V交流电,黄绿线连接地线)

    10.  广杰环保的油烟净化器默认为左进风(面对净化器电气箱的门),风向从左往右就是左进风,一般电场都有标识。如果现场需要采用右进风的设置,则需要将电场水平旋转180°,另外将弹簧接头移至上方,并将高压线对换,最后检查链路是否连接正确。

    11.  油烟净化器应处于负风压的工作状态,也就是说,风机一定要安装在油烟净化器的后面。

    12.  室外安装时,建议安装防雨、防晒的挡板或遮挡棚,可保护设备免受外来环境因素影响。

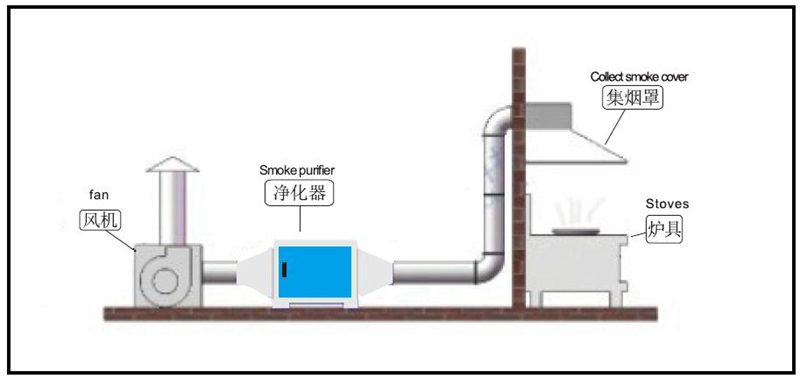

    参照安装图:

油烟净化器安装图

   转载文章时请标明出自广杰环保:www.szgjhb.com
